电脑型号：拯救者R9000P 2021

软件版本：Labview 2024 Q1

系统：Windows11

LabVIEW是一款强大的数据采集和分析软件，软件拥有直观的图形化编程界面，并在科学研究等领域得到了广泛应用。接下来给大家介绍LabVIEW采集数据怎么设置波形图显示，LabVIEW采集数据程序设置步骤的具体内容。

一、LabVIEW采集数据怎么设置波形图显示

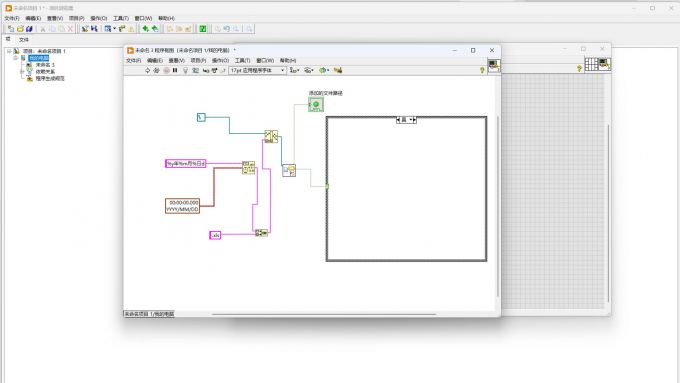

1、首先，打开LabVIEW界面并添加VI模块，接着在程序框图中右键点击进入到工具栏界面。在其中选择并添加适合的数据采集设备模块，例如仪器驱动程序模块。

2、设置数据采集的各类参数数据，这些参数通常会根据具体的实验需求进行设置。

3、在LabVIEW的界面工具栏中，添加一个波形图控件，用于实时显示采集到的数据波形。

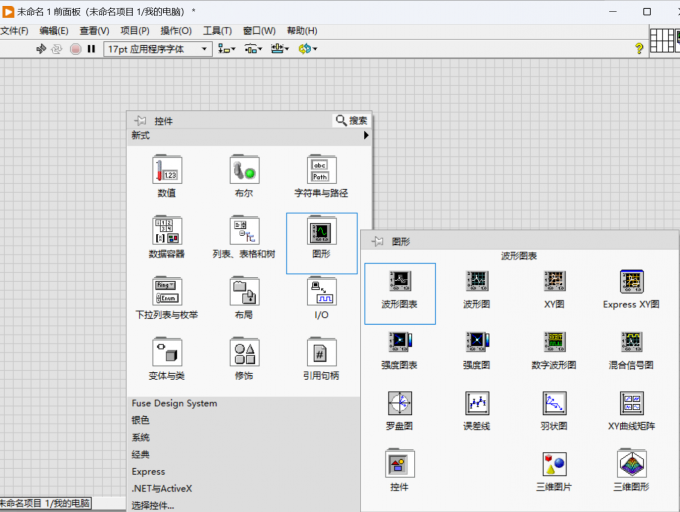

4、打开前面板界面，在其中添加一个【波形图表】控件。

5、在在波形图控件中，继续添加While循环结构，运算符号以及数学的公式模块等。这些模块是帮助我们构造一个波形图显示的VI模块基础。

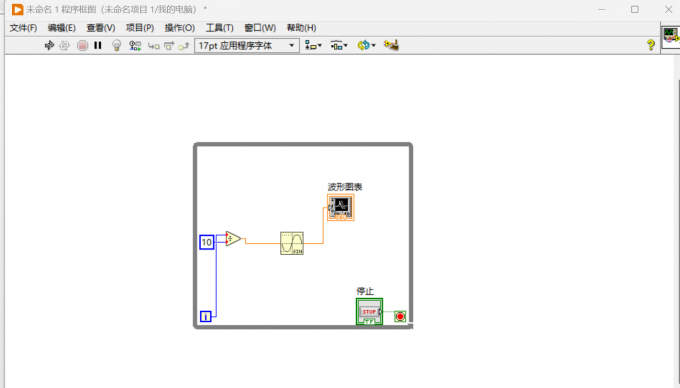

6、连接数据采集程序，将数据采集程序输出的数据连接到波形图控件的输入端口。通常使用LabVIEW提供的数据连接线工具将两者连接起来，这里以正弦函数的波形图为例。

二、LabVIEW采集数据程序设置步骤

介绍完了LabVIEW采集数据怎么设置波形图显示，下面继续介绍LabVIEW采集数据程序设置步骤。

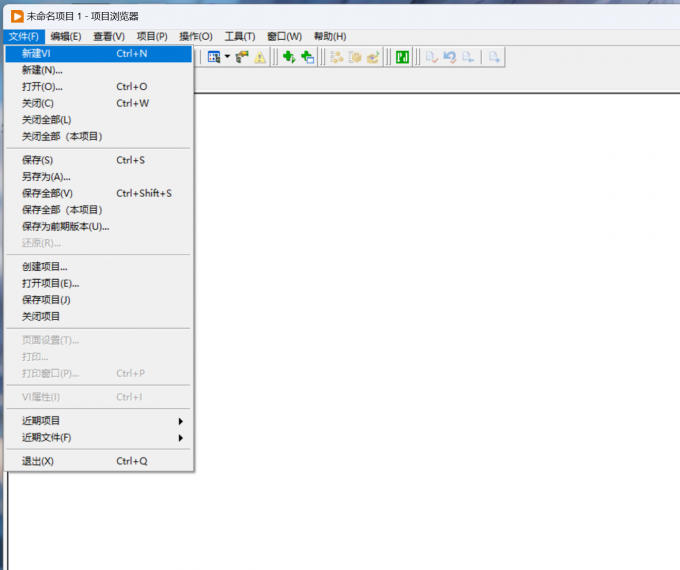

1、打开LabVIEW软件，并在软件启动界面中选择新建项目或打开现有项目。接着在项目中创建新VI模块，作为数据采集程序的主体。

2、配置数据采集设备

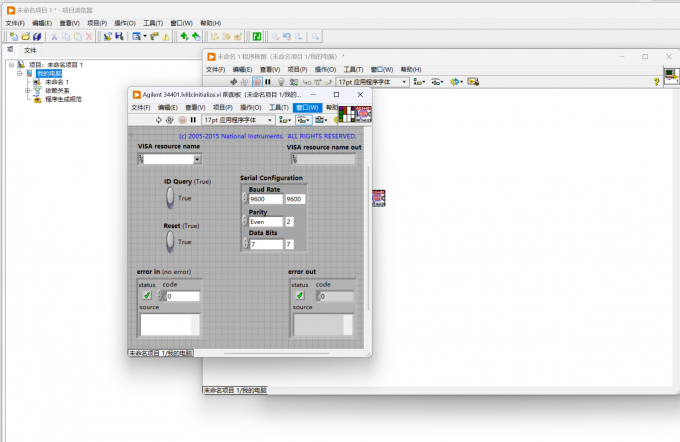

在VI项目文件中，右键点击程序框图面板，进入到工具栏选择界面。并在其中添加数据采集设备。

3、编写数据采集程序

添加完成相应的模块后，就需要使用相应的数据采集模块进行初始化，并且设置采集参数，同时准备开始采集数据。

4、开始设置数据采集循环

编写一个条件循环结构，用于持续采集数据。在循环中，可以使用等VI从数据采集设备读取数据，并将其保存到数组的模块内容中。在VI文件中，还可以通过在【前面板】中添加适当的控件，如按钮、文本框、图表等，用于控制程序运行和显示采集数据。

5、程序调试与优化

在完成程序编写后，需要进行程序调试，检查程序逻辑是否正确、数据采集是否稳定等。同时还可以根据需要，对程序进行性能优化，进而减少资源占用，提高程序的运行效率和稳定性。

以上就是关于LabVIEW采集数据怎么设置波形图显示，LabVIEW采集数据程序设置步骤的具体内容。
