LabVIEW模板和项目怎么创建 LabVIEW三种操作模板的详细介绍
发布时间:2024/06/13 16:32:58

电脑型号:拯救者R9000P 2021

软件版本:Labview 2024 Q1

系统:Windows11

LabVIEW是一款强大的图形化编程软件,主要用于控制系统、数据采集和分析等领域。在LabVIEW中,创建模板和项目可以帮助开发人员更加高效地重复使用代码和管理项目。接下来给大家介绍LabVIEW模板和项目怎么创建,LabVIEW三种操作模板的详细介绍的具体内容。

一、LabVIEW模板和项目怎么创建

创建LabVIEW模板:LabVIEW模板是预先设计好的程序结构,可以用于快速启动新项目或模块,下面是创建LabVIEW模板的步骤。

1、打开LabVIEW软件,并在LabVIEW的起始界面或菜单中,选择【文件】选项,接着创建一个新的VI模块界面。

打开LabVIEW软件创建一个模块界面
图一:打开LabVIEW软件创建一个模块界面

2、设计模板VI,在LabVIEW中可以创建输入和输出端口、添加控制面板元素、编写必要的代码。

设计VI模块
图二:设计VI模块

3、设计相应的VI模块后,需要及时保存模板VI,便于在以后进行访问和使用。

创建LabVIEW项目:LabVIEW项目是一个包含了多个VI模块、控制器和其他资源的集合,主要用于组织和管理LabVIEW应用程序或系统。下面是创建LabVIEW项目的步骤。

1、打开LabVIEW软件,并且选择创建一个新的模板界面。

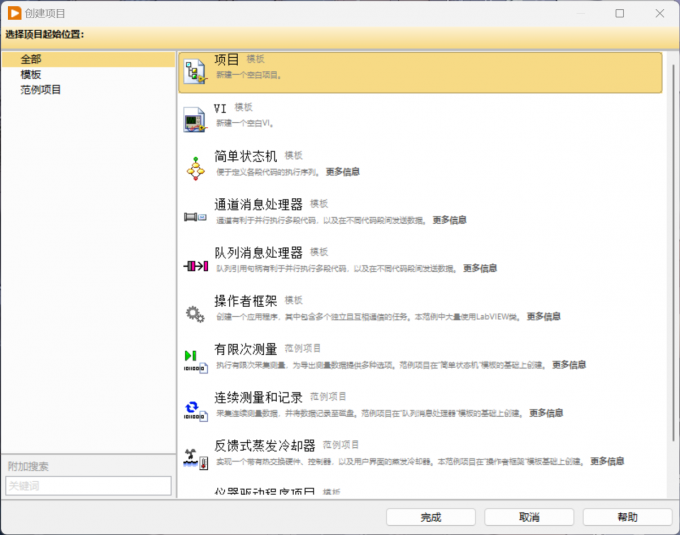

打开软件创建项目
图三:打开软件创建项目

2、点击进入到板块界面后,就可以在项目中添加VI和其他资源。可以通过右键打开工具栏界面来添加VI、文件夹、外部工具等。

二、LabVIEW三种操作模板的详细介绍

介绍完了LabVIEW模板和项目怎么创建,下面继续介绍LabVIEW的三种操作模板。

1、前面板界面

前面板界面是LabVIEW程序的用户界面,用于显示和控制程序的输入和输出。它类似于传统编程中的用户界面(UI),可以包含各种控件,如按钮、滑块、图表等,以便用户与程序进行交互。

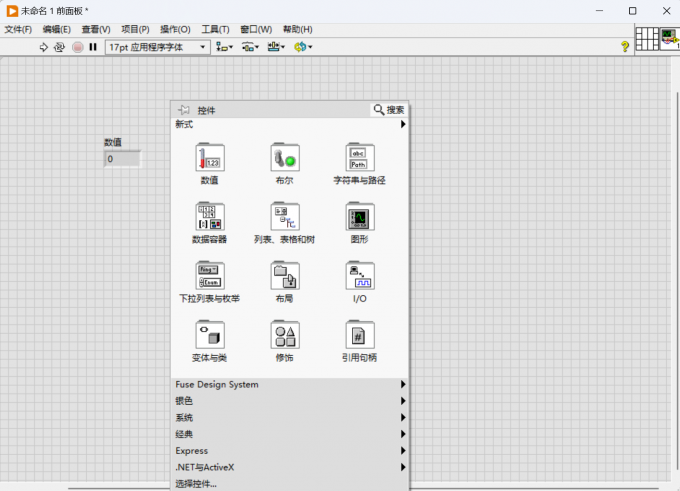

在前面板界面添加项目
图四:在前面板界面添加项目

操作方法:

从LabVIEW工具栏中选择相应的控件,然后将控件拖到前面板上。双击控件可以编辑其中的属性,如标签、范围、初始值等。使用布局工具对控件进行排列和对齐,可以让界面更加美观。

2、程序框图界面

程序框图是LabVIEW程序的主要逻辑部分,用于实现程序的功能和算法,它由一系列连接的图形化节点组成,表示数据流和控制流。

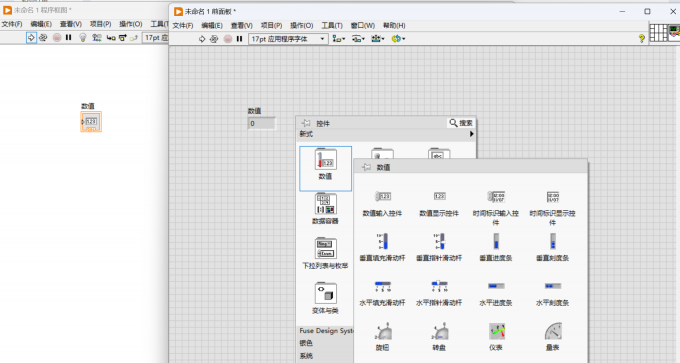

设置程序框图界面
图五:设置程序框图界面

操作方法:

将控件从前面板上拖拽到程序框图上,创建对应的输入和输出。使用结构化编程元素,如循环、条件语句等,实现程序的逻辑控制,连接各个节点,传递数据和控制信号。程序框图界面是LabVIEW程序的核心,通过连接各种节点,可以实现复杂的数据处理、算法计算和控制逻辑。

3、子VI界面

子VI界面是LabVIEW中的可重用模块,用于封装和组织程序的功能单元。它类似于传统编程中的函数或子程序,可以将复杂的功能分解为更小的模块,提高代码的可读性和可维护性。

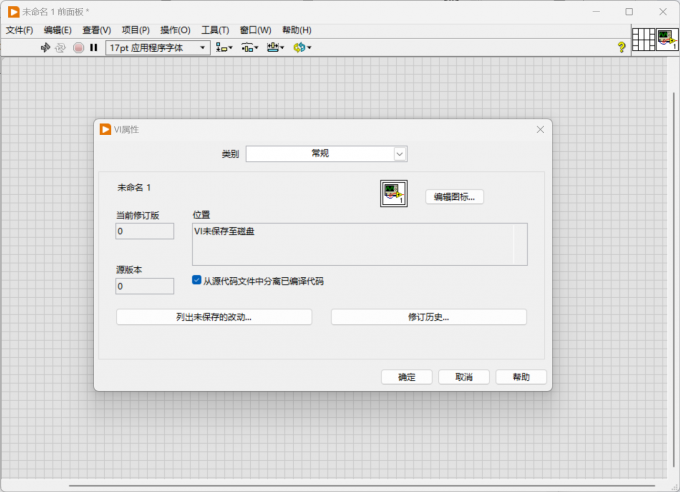

设置VI属性模块
图六:设置VI属性模块

操作方法:

LabVIEW中创建一个新的VI,设计前面板和程序框图界面,实现特定的功能。在需要使用该功能的主VI中,将其作为子VI插入,并连接输入和输出,通过调整子VI的参数和属性,可以对行为进行定制和控制。子VI的使用可以简化程序的设计和调试过程,同时也方便了代码的扩展。

以上就是关于LabVIEW模板和项目怎么创建,LabVIEW三种操作模板的详细介绍的具体内容,更多软件详情大家可以访问LabVIEW中文网站
